Descrizione

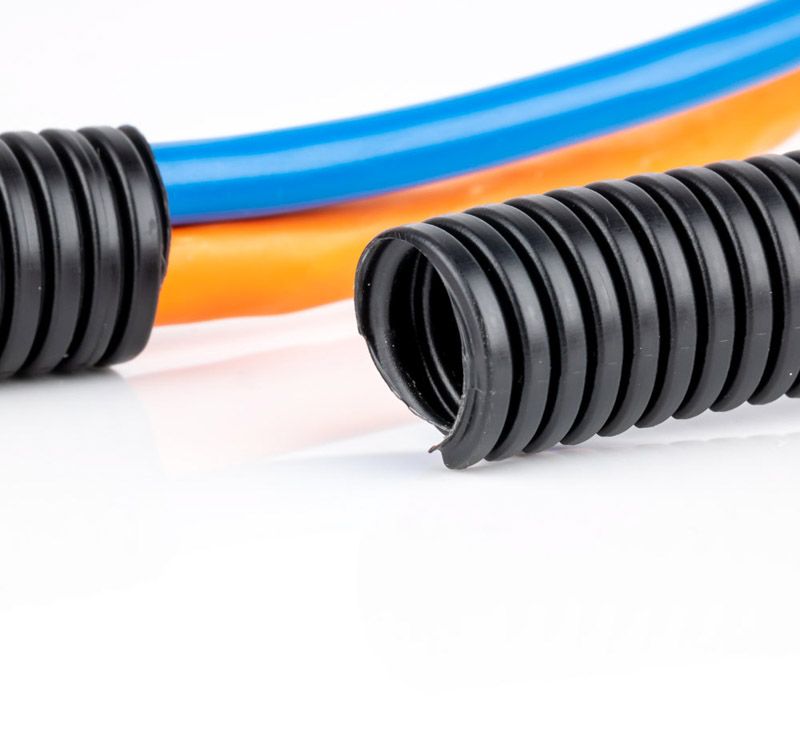

Il TCOR – Tubo Corrugato è progettato per la protezione meccanica e l’organizzazione di cablaggi elettrici in applicazioni industriali, automotive, impiantistiche e residenziali.
La struttura corrugata lo rende flessibile, resistente e adatto a installazioni anche complesse, grazie al suo eccellente comportamento in piega e alla buona resistenza agli agenti esterni.
Disponibile in Polipropilene (PP) e Poliammide 6 (PA6), materiali che offrono differenti livelli di resistenza termica, meccanica e alla fiamma, permettendo di scegliere la soluzione più adeguata all’applicazione.
Prodotto disponibile nel classico colore nero.
🔧 Caratteristiche principali
Tubo corrugato flessibile e resistente
Disponibile in Polipropilene (PP) e Poliammide 6 (PA6)
Ottima protezione meccanica del cablaggio
Flessibilità elevata e ridotto raggio di curvatura
Privo di alogeni
Disponibile in più diametri e lunghezze standard
Leggero, pratico e facile da installare
Ideale per:
automotive
impiantistica elettrica
quadri e canaline
macchinari industriali
robotica e automazione
| Caratteristica | Valore |
|---|---|
| Materiali disponibili | Polipropilene, Poliammide 6 |
| Classe di infiammabilità Polipropilene | UL 94 V2 |
| Classe di infiammabilità Poliammide 6 | UL 94 HB |
| Temperatura operativa Polipropilene | –40°C → +135°C |
| Temperatura operativa Poliammide 6 | –40°C → +120°C |
| Resistente ai raggi UV | Sì |
| Privo di alogeni | Sì |
| Certificazioni | IP69, IEC EN 61386, FMVSS302, RoHS, DIN75200 |
| Colore disponibile | Nero |
📐 Tabelle dimensionali – TCOR
➡️ Versione in Polipropilene (PP)
| Codice | Tipologia | Materiale | DN (mm) | Ø Interno (mm) | Ø Esterno (mm) | Raggio di curvatura (mm) | Lunghezza (m) |
|---|---|---|---|---|---|---|---|
| TCORPP7.5 | Standard | Polipropilene | 7,5 | 6,9 | 11,4 | 13 | 50 |
| TCORPP9 | Standard | Polipropilene | 9,0 | 8,5 | 11,4 | 13 | 50 |
| TCORPP10 | Standard | Polipropilene | 10,0 | 8,0 | 13,3 | 15 | 50 |
| TCORPP12 | Standard | Polipropilene | 12,0 | 10,2 | 15,8 | 25 | 50 |
| TCORPP14 | Standard | Polipropilene | 14,0 | 12,7 | 18,5 | 30 | 50 |
| TCORPP17 | Standard | Polipropilene | 17,0 | 15,1 | 21,0 | 35 | 50 |
| TCORPP20 | Standard | Polipropilene | 20,0 | 17,8 | 23,7 | 40 | 50 |
| TCORPP25 | Standard | Polipropilene | 25,0 | 23,7 | 28,0 | 55 | 50 |
| TCORPP29 | Standard | Polipropilene | 29,0 | 27,0 | 32,2 | 65 | 50 |
| TCORPP36 | Standard | Polipropilene | 36,0 | 33,8 | 41,6 | 90 | 25 |
| TCORPP50 | Standard | Polipropilene | 50,0 | 45,7 | 53,2 | 100 | 25 |
➡️ Versione in Poliammide 6 (PA6)
| Codice | Tipologia | Materiale | DN (mm) | Ø Interno (mm) | Ø Esterno (mm) | Raggio di curvatura (mm) | Lunghezza (m) |
|---|---|---|---|---|---|---|---|
| TCORPA67 | Standard | Poliammide 6 | 7,0 | 6,7 | 10,0 | 13 | 50 |
| TCORPA68.5 | Standard | Poliammide 6 | 8,5 | 8,4 | 11,7 | 15 | 50 |
| TCORPA610 | Standard | Poliammide 6 | 10,0 | 10,0 | 13,0 | 20 | 50 |
| TCORPA612 | Standard | Poliammide 6 | 12,0 | 12,2 | 15,7 | 30 | 50 |
| TCORPA613 | Standard | Poliammide 6 | 13,0 | 12,7 | 15,8 | 35 | 50 |
| TCORPA614 | Standard | Poliammide 6 | 14,0 | 14,2 | 18,5 | 40 | 50 |
| TCORPA617 | Standard | Poliammide 6 | 17,0 | 16,6 | 21,2 | 45 | 50 |
| TCORPA619 | Standard | Poliammide 6 | 19,0 | 19,3 | 23,5 | 50 | 50 |
| TCORPA622 | Standard | Poliammide 6 | 22,0 | 21,2 | 25,2 | 55 | 50 |
| TCORPA626 | Standard | Poliammide 6 | 26,0 | 25,7 | 32,2 | 65 | 25 |
| TCORPA629 | Standard | Poliammide 6 | 29,0 | 29,0 | 34,5 | 65 | 25 |
| TCORPA636 | Standard | Poliammide 6 | 36,0 | 36,0 | 39,0 | 80 | 25 |
| TCORPA650 | Standard | Poliammide 6 | 50,0 | 48,1 | 53,8 | 100 | 25 |
